交通標志作為我們行駛中常見一種交通安全設施，對我們來說并不算陌生，有過一定了解的人還會知道，交通標志牌的分類也是根據用途的不一樣而有所區別，大致的分類可分為警告標志、禁止標志、指示標志、指路標志、旅游區標志和施工標志。標志牌的制作工藝相對來說并不算麻煩，但是也是有標準的，如下圖所示。標志牌的整體結構由標志底板、滑槽及加固件、標志面、支撐件及緊固件和標記這幾部分組成，下面小編就分別對它們的制造工藝和材料來給大家做一個說明。
一、滑槽及加固件
1. 滑槽選用與標志底板性能相當的同類材料，一般可采用鋁合金熱擠壓型材。
2.2平米以上標志板背后采用寬10cm的鋁滑槽，鋁槽間隔為50cm，材料性能應符合GB/T6892的有關要求。
二、標志面
1. 標志面一般宜采用四級（通常稱工程級）以上反光膜，有特殊要求的適當提高反光膜級別。指路標志應參照《廣州市道路交通指路標志設計指引》的要求。
2. 反光膜應粘貼于整個標志面，且超出邊緣至少2cm，反光膜貼膜完畢后將多余部分清除。凡標志板的寬度或高度在1.2m以下者，貼用的反光膜不能有接縫。粘貼反光膜應采用疊壓接縫，上層反光膜壓疊下層反光膜之重疊部分不得小于5mm，并以水平疊接為原則。使用滾筒粘貼或反向貼印反光膜時，可以平接，其間隔不應超過1mm。距標志板邊緣5cm之內，不得有拼接。
3. 對于大面積底膜的貼膜，應采用貼膜機貼膜。
三、標志底板
1. 標志底板可采用的材料為3mm厚鋁合金板，材料性能應符合GB5768、GB/T6892和JT/T279的有關要求。
2. 對標志底板的邊緣和夾角應適當倒角，呈圓滑狀，且須打磨光滑，邊緣不得有毛刺。
3. 標志板的尺寸，一般外形尺寸偏差為±5mm，若外形尺寸大于1.2m時，其偏差為外形尺寸的±0.5％，鄰邊的夾角偏差為0.5°。
4. 標志板應平整，表面無明顯皺紋、凹痕或變形，標志板每平方米范圍內的平整度公差不應大于1.0mm。
5. 標志板不允許有裂紋、明顯的劃痕、損傷和顏色不均勻；在任何一處面積為50×50cm2的表面上，不允許存在一個或一個以上總面積大于10mm2的汽泡，不允許有逆反射性能不均勻。
6. 當生產大量相同標志（尤其國標警告、禁令、指示標志等）時宜采用絲網印刷。
7. 安裝在橋梁防撞墻上時，標志板需根據防撞墻側面弧度加工制作。
四、支撐件及緊固件
1. 交通標志立柱和桿件等支撐件根據具體的支撐形式，可選用角鋼、槽鋼、鋼管、鋼板材料制做，其材料特性應符合GB700、GB708的要求。
2. 交通標志的連接件包括連接標志板滑槽與橫梁和抱箍和螺栓、螺母，以及連接標志法蘭盤與基礎的地腳螺栓和螺母、專用不銹鋼鋼帶等件，其材料的外形尺寸和機械性能應符合GB/T1938、GB/T3098等相應標準要求。
3. 單立桿一般采用的規格：支持2m2以上標志牌的單立桿采用Φ89mm的鋼管制作；支持2m2以下標志牌的單立桿采用Φ76mm 的鋼管制作。
4. 懸臂式標志桿（L桿）采用八角型鋼制作，是標志牌的支持立桿。L桿懸臂長度應根據實際道路安裝交通標志的條件選用范圍為6m~11m。
5. 高架橋或立交橋上的單立桿直接安裝在防撞欄上，立柱底板需根據防撞墻側面弧度加工制作，并采用4支以上Φ16mm膨脹螺栓固定。
6. 標志底板采用滑動鋁槽加固時，加固方式按GB5768-1999附錄E圖E1。
7. 鋼管頂端應加帽、標志立柱、桿件、螺栓及螺母在熱鍍鋅處理待干燥后需噴涂銀灰色熱鍍鋅漆三層?？奂?、結合件和連接件等配件應采用與被連接材料相一致的材料，當接觸的金屬材料不同時，應鋪設絕緣材料，以防止電解腐蝕。
五、標記
1. 在標志板的背面應有清晰、耐久的標記，內容包括：
?。?） 應用的標準號。
（2） 制造廠家的名稱、商標或其它能代表生產廠的符號。
（3） 標志板采用逆反射材料的種類、級別。
?。?） 生產的年、月、日。
2. 在標志桿的立柱上有明確標記，內容包括：
?。?） 制造廠家的名稱。
?。?） 標志桿編號。
?。?） 立桿日期。
3. 對于每批標志板產品，應有廠方提供的使用說明，內容包括：
?。?） 標志板的裝配和安裝說明。
（2） 標志板的使用和維修說明。
（3） 標志板使用地點限制的說明。
4. 對于每批標志板產品，應有廠方提供的產品質量等級檢驗合格證。
六、材料
標志底板
1．鋁合金板的化學成份、冷軋板材牌號、規格、力學性能、尺寸及允許偏差應符合GB3190、GB3880、GB3194的規定。
2．鋁合金板用于標志板時，其最小厚度不應小于3mm。
標志面

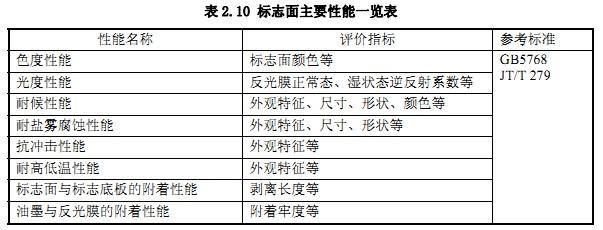

標志面材料主要性能應符合表2.10的要求。
結構件
1．同一塊標志板上，標志底板、標志面及結構件（包括支撐件和緊固件等）所采用的各種材料應具有兼
容性，防止因電化作用，不同的熱膨脹系數或其它化學反應等造成標志板的銹蝕或損壞。
2．立柱采用的鋼柱應進行防腐處理，立柱的防腐處理采用熱浸鍍鋅方式。
3．立柱防腐處理應符合鋼結構工程規范GB50205的有關規定，其質量應符合GB50221中的有關要求。
4．支撐件和連接件等鋼構件須進行熱浸鍍鋅、熱浸鍍鋁等方式的防腐處理，其防腐層質量應符合GB/T18226的有關要求。
